換位導線設備-設備技術參數

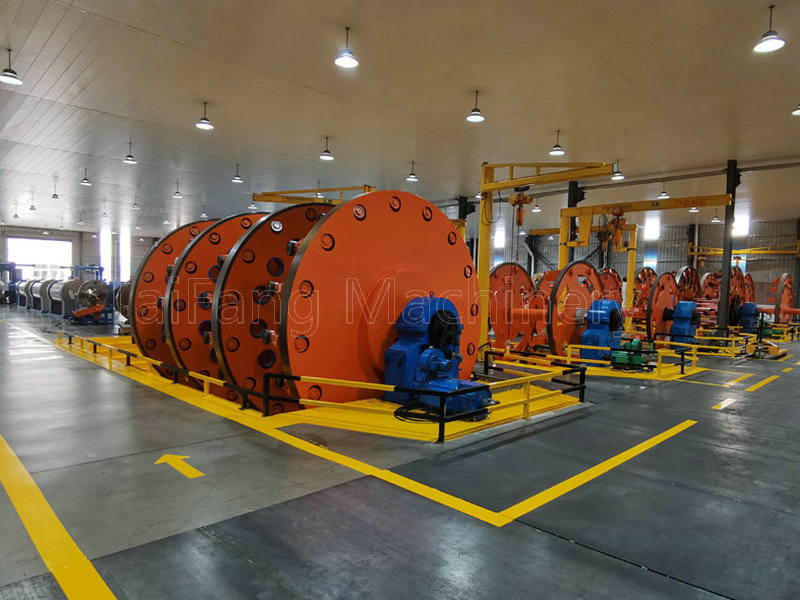

換位導線生產線的詳細技術參數如下:
1. 導線規格參數
- 漆包扁銅線根數:通常為 5 - 35 根奇數列。
- 寬厚比:2 ≦ b/a ≦ 5(b 為扁線寬度,a 為扁線厚度)。
- 漆膜厚度:1 級(部分標準)。
2. 絕緣參數
- 絕緣厚度及偏差:
- 絕緣標稱厚度 0.45 - 0.60mm,允許偏差±0.06mm;
- 0.75 - 0.95mm,允許偏差±0.08mm;
- 1.20 - 1.35mm,允許偏差±0.10mm;
- 1.60 - 1.95mm,允許偏差±0.10mm;
- 2.45 - 2.95mm,允許偏差±0.12mm;
- 3.15 - 3.55mm,允許偏差±0.15mm;
- 4.00mm,允許偏差±0.15mm。
- 電氣性能:在整盤產品一端,兩根相鄰漆包扁線間施加 500V 直流電壓 5 秒鐘不擊穿。
3. 電阻參數
- 直流電阻:
- 軟態單根漆包扁線直流電阻:單位長度直流電阻值(r20)≤0.01724Ωmm2/m;
- 半硬態單根漆包扁線直流電阻:半硬值根據硬度值不同有所不同,范圍為 0.01764 - 0.01777Ωmm2/m。
- 電阻不平衡:相鄰兩根漆包扁線間直流電阻不平衡不大于 2%。
4. 尺寸參數
- 換位線芯最大外形尺寸:w1 ≦ 28mm,h1 ≦ 65mm。
5. 生產速度相關參數
- 生產線速度:因不同的生產線型號和生產工藝要求而有所不同,一般可通過控制系統在一定范圍內進行調節。
- 繞包節距:可根據生產需求進行設定和調整,其數學表達式中,n<sub>m</sub>為繞包頭的旋轉速度,k 為所需的繞包節距,v<sub>line</sub>為線速度。
- 換位節距:由換位電機和凸輪組成的換位擊打頻次 n<sub>p</sub>(凸輪旋轉一圈擊打一次,p 即換位頭轉速)決定。
6. 自粘性參數(若有自粘要求)
- 粘結面拉力:試樣根據標準要求處理固化后,其粘結面拉力應大于 24.5N/mm2。
7. 絕緣網繞包張力(若有絕緣網繞包工藝)
- 如在某些生產工藝中,絕緣網的繞包張力控制在 15N(具體數值會因工藝和材料而不同)。
