漆包生產線

發布時間:2025-01-04 12:25:27 人氣:373 來源:本站

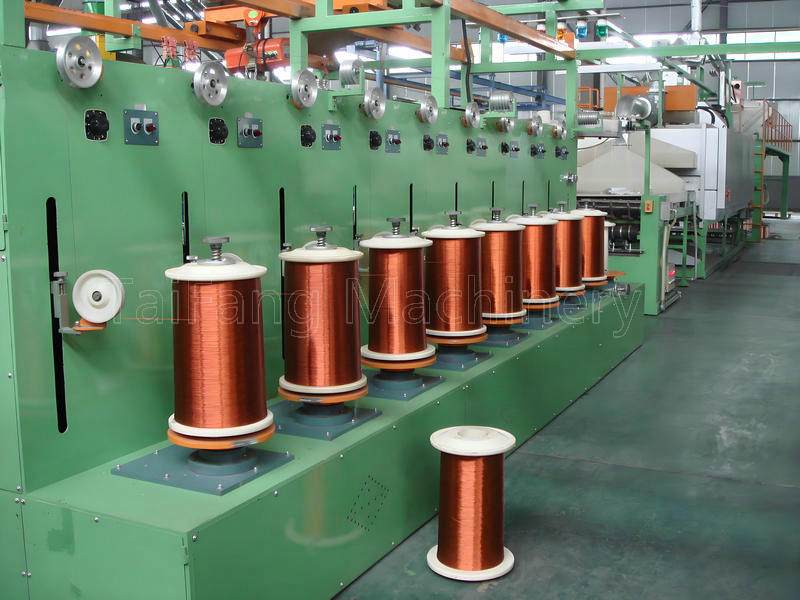

漆包生產線是用于生產漆包線的專業設備。


一、工作原理

漆包生產線主要由放線裝置、退火裝置、涂漆裝置、烘焙裝置、冷卻裝置、收線裝置以及電氣控制系統等組成。

首先,放線裝置將銅或鋁等金屬導線放出。導線進入退火裝置進行軟化處理,以提高其柔韌性和導電性。接著,導線經過涂漆裝置,在其表面均勻涂上一層絕緣漆。涂漆后的導線進入烘焙裝置,通過加熱使絕緣漆固化,形成堅固的絕緣層。然后,經過冷卻裝置快速冷卻,穩定漆包線的性能和尺寸。最后,由收線裝置將成品漆包線整齊地卷繞起來。電氣控制系統對整個生產線的運行進行精確控制。


二、主要特點

1. 高精度涂漆:能夠實現均勻、精確的涂漆操作,確保漆包線的絕緣性能和尺寸精度。

2. 高效烘焙:采用先進的烘焙技術,快速固化絕緣漆,提高生產效率。

3. 自動化程度高:生產線配備自動化控制系統,實現全流程自動化操作,減少人工干預,降低勞動強度。

4. 質量穩定:通過精確的工藝控制和設備運行,確保漆包線的質量穩定可靠。

5. 適應性強:可根據不同的導線材質、規格和漆種要求,調整工藝參數和設備配置。


三、應用領域

1. 電機制造:用于制造各種電機的繞組,如交流電機、直流電機等。

2. 變壓器制造:作為變壓器的繞組材料,提供良好的絕緣性能和導電性能。

3. 電器制造:在各種電器產品中,如家用電器、工業電器等,漆包線被廣泛應用于電路連接和繞組制作。

4. 電子行業:用于電子元件的引線和繞組,如電感、變壓器等。



以下是漆包生產線的技術參數:

一、導線相關參數

1. 適用導線材質:銅、鋁等。

2. 導線規格:

  - 圓線直徑范圍通常在 0.05 - 5mm 之間。

  - 扁線寬度和厚度可根據具體需求而定,如寬度 1 - 10mm、厚度 0.5 - 3mm。

二、涂漆參數

1. 漆種:聚酯漆、聚氨酯漆、聚酯亞胺漆等多種絕緣漆。

2. 漆膜厚度:可在一定范圍內調節,如 0.02 - 0.2mm。

3. 涂漆方式:毛氈法、模具法、靜電噴涂法等。

三、烘焙參數

1. 烘焙溫度:根據漆種不同,一般在 150 - 500℃之間。

2. 烘焙時間:根據生產速度和漆層厚度而定,通常在幾秒鐘到幾分鐘之間。

四、生產速度參數

1. 線速度:一般在 1 - 30m/min 之間,可根據產品要求進行調整。

五、電氣系統參數

1. 電源電壓:常見為 380V 三相交流電。

2. 總功率:根據生產線設備配置不同,一般在 50 - 500kW 之間。

六、控制系統參數

1. 控制方式:采用 PLC 可編程控制器進行自動化控制,具備人機界面操作。

2. 精度控制:對涂漆厚度、烘焙溫度、生產速度等參數進行精確控制,確保產品質量穩定。

七、其他參數

1. 生產線長度:通常在 20 - 50m 之間,具體取決于設備布局和工藝要求。

2. 設備重量:根據生產線規模和配置不同,一般在 10 - 50 噸之間。
